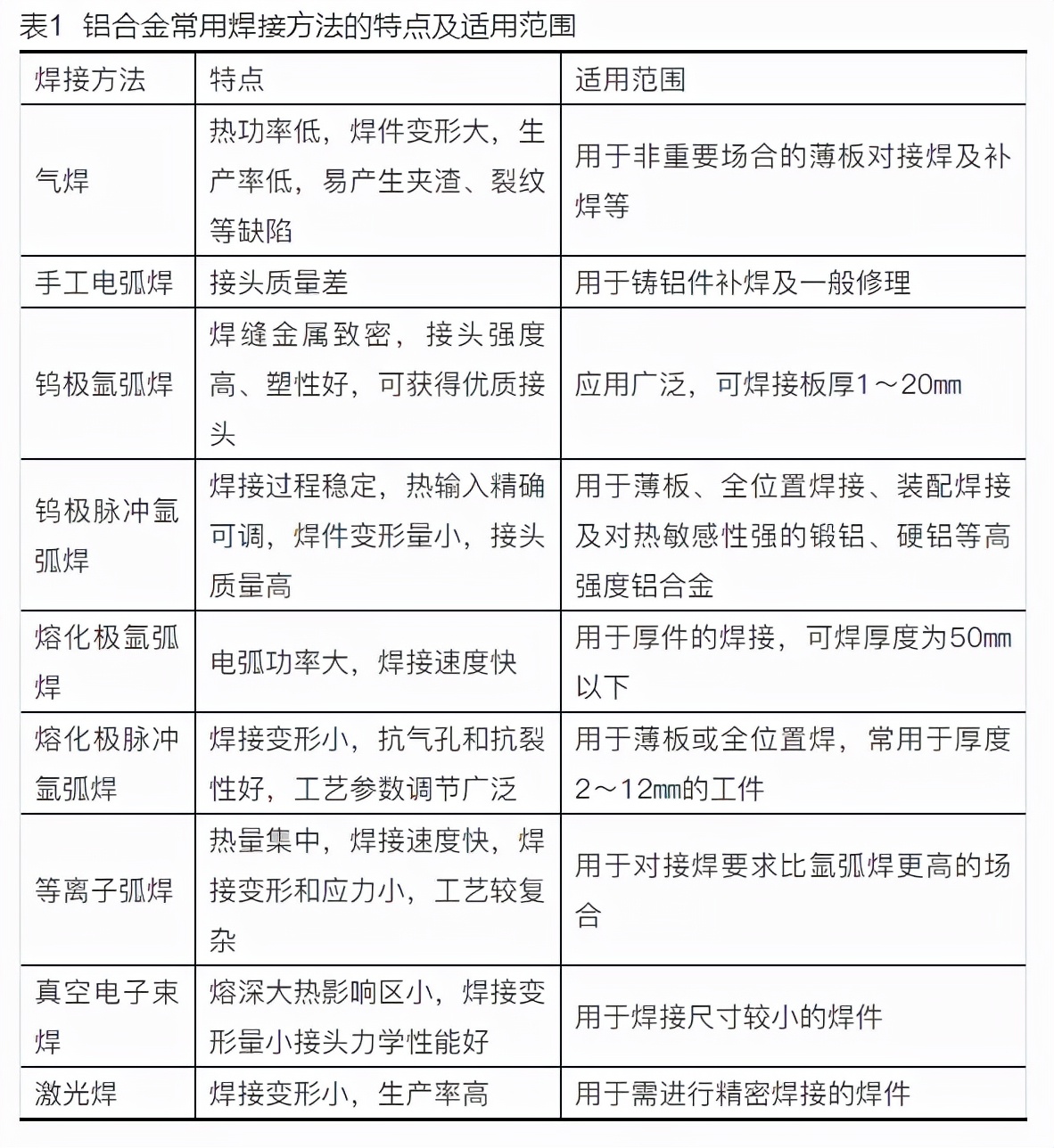

铝合金常用焊接方法的特点及适用范围见表1。应根据铝及铝合金的牌号、焊件厚度、产品结构以及对焊接性的要求等选择。

（1）气焊

氧－乙炔气焊火焰的热功率低，热量较分散，因此焊件变形大、生产率低。用气焊焊接较厚的铝焊件时需预热，焊后的焊缝金属不但晶粒粗大、组织疏松，而且容易产生氧化铝夹杂、气孔及裂缝等缺陷。这种方法只用于厚度范围在0.5～10㎜的不重要铝结构件和铸件的焊补上。

（2）钨极氩弧焊

这种方法是在氩气保护下施焊，热量比较集中，电弧燃烧稳定，焊缝金属致密，焊接接头的强度和塑性高，在工业中获得起来越广泛的应用。钨极氩弧焊用于铝合金是一种较完善的焊接方法，但钨极氩弧焊设备较复杂，不宜在室外露天条件下操作。

（3）熔化极氩弧焊

自动、半自动熔化极氩弧焊的电弧功率大，热量集中，热量影响区小，生产效率比手工钨极氩弧焊可提高2～3倍。可以焊接厚度在50㎜以下的纯铝及铝合金板。例如，焊接厚度30㎜的铝板不必预热，只焊接正、反两层就可获得表面光滑、质量优良的焊缝。半自动熔化极氩弧焊适用于定位焊缝、断续的短焊缝及结构形状不规则的焊件，用半自动氩弧焊焊炬可方便灵活地进行焊接，但半自动焊的焊丝直径较细，焊缝的气孔敏感性较大。

（4）脉冲氩弧焊

1）钨极脉冲氩弧焊

用这种方法可明显改善小电流焊接过程的稳定性，便于通过调节各种工艺参数来控制电弧功率和焊缝成形。焊件变形小、热影响区小，特别适用于薄板、全位置焊接等场合以及对热敏感性强的锻铝、硬铝、超硬铝等的焊接。

2）熔化极脉冲氩弧焊

可采用的平均焊接电流小，参数调节范围大，焊件的变形及热影响区小，生产率高，抗气孔及抗裂性好，适用于厚度在2～10㎜铝合金薄板的全位置焊接。

（5）电阻点焊、缝焊

可用来焊接厚度在4㎜以下的铝合金薄板。对于质量要求较高的产品可采用直流冲击波点焊、缝焊机焊接。焊接时需要用较复杂的设备，焊接电流大、生产率较高，特别适用于大批量生产的零、部件。

（6）搅拌摩擦焊

搅拌摩擦焊是一种可用于各种合金板焊接的固态连接技术。与传统熔焊方法相比，搅拌摩擦焊无飞溅、无烟尘，不需要添加焊丝和保护气体，接头无气孔、裂纹。与普通摩擦相比，它不受轴类零件的限制，可焊接直焊缝。这种焊接方法还有一系列其它优点，如接头的力学性能好、节能、无污染、焊前准备要求低等。由于铝及铝合金熔点低，更适于采用搅拌摩擦焊。
